Згідно з інформацією від інсайдерів у галузі, Samsung та SK hynix застосовують різні підходи до виробництва наступного покоління мікросхем пам’яті DRAM. Стрімке зростання попиту на обчислювальні потужності, спричинене розбудовою дата-центрів для ШІ, призвело до напруження на ринку пам’яті, спричинивши дефіцит HBM, DRAM та інших мікросхем, оскільки всі вони використовують однакову сировину для виробництва. Як частина зусиль з виробництва мікросхем нового покоління, джерела припускають, що Samsung розглядає використання технології виробництва Gate-All-Around FET (GAAFET) для своїх наступних DRAM мікросхем.
Samsung прагне застосувати технологію виробництва NAND для виробництва DRAM, свідчить звіт
Хоча технологічні процеси виробництва для мікросхем додатків використовують позначення в нанометрах, технології для мікросхем пам’яті мають іншу номенклатуру. Алфавітні коди використовуються для опису набору виробничих вузлів, з термінами на кшталт 1c, що описують продукти, виготовлені на вузлі 10 нанометрів або нижче.

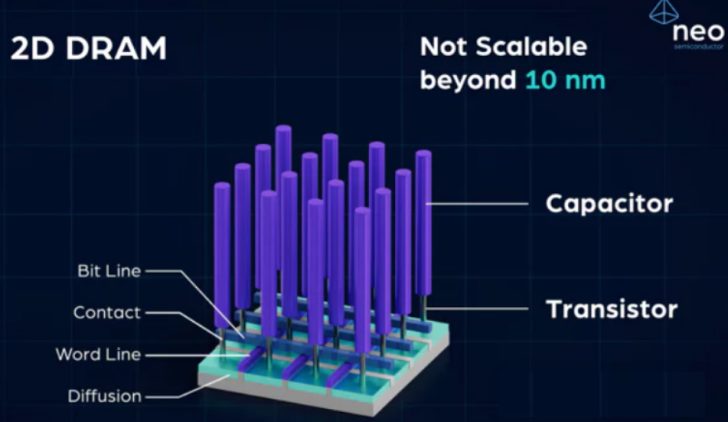

Оскільки мікросхеми пам’яті відрізняються від процесорів тим, що їм потрібно зберігати дані, їхнє виробництво також включає створення конденсатора для утримання даних. Цей конденсатор працює разом з транзистором, і зі зменшенням розмірів вузла складність зберігання даних у ньому зростає, оскільки конденсатор повинен мати певний розмір, щоб бути працездатним.

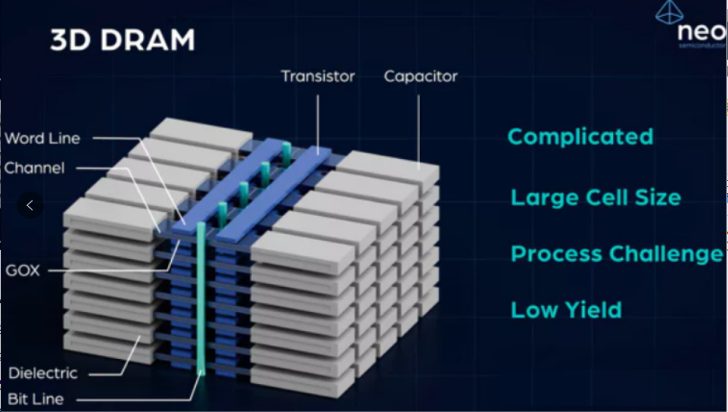

В результаті, виробники мікросхем переходять до 3D DRAM, де транзистори розташовуються горизонтально, а не укладаються вертикально, оскільки досягнення у виробництві дозволяють досягти більшої щільності, що збільшує ймовірність контакту між двома транзисторами.
2 з 9
Одним з підходів, який Samsung розробляє для своїх нових DRAM мікросхем, є використання виробничого процесу GAAFET. При виробництві мікросхем додатків GAAFET охоплює затвор транзистора навколо його каналу. Оскільки затвор відповідає за контроль потоку струму в транзисторі, збільшений контакт затвора з каналом у GAAFET призводить до покращення продуктивності.
Однак, за словами джерел, оскільки DRAM мікросхема також складається з конденсаторів, Samsung доводиться інтегрувати транзистор GAAFET та конденсатор всередині комірки DRAM. Однією з технік, яку розглядає компанія, є розміщення схемотехніки чіпа, що керує операціями читання та запису, під масивом пам’яті, як це відбувається у NAND мікросхем.
З іншого боку, SK hynix експериментує з підходом 4F², де транзистори розташовуються вертикально, а матеріал затвора охоплює їх. Це подібне до процесу GAAFET, а компоненти чіпа, відповідальні за прийом даних від конденсатора, розташовуються під стовпом транзистора.
Згідно з джерелом, SK hynix та Samsung змагаються за те, щоб першими отримати визнання свого підходу, щоб зробити його стандартною моделлю та домінувати на наступному поколінні DRAM мікросхем.
Про автора: Раміш – досвідчений автор та редактор у сфері технологій з більш ніж десятирічним досвідом. Він спеціалізується на виробництві напівпровідників та аналізі ринку. Маючи освіту в галузі фінансів та мікромагістерську програму з управління ланцюгами поставок від MIT, Раміш поєднує фінансову строгість з глибоким галузевим розумінням, щоб надавати точне та авторитетне висвітлення.
